PUNCH PRESSLER HAKKINDA GENEL BİLGİ
Punch Press makinaları ince sacların hızlı, ekonomik, hassas olarak kesilebildiği ve diğer kesim
tezgahlardan farklı olarak aynı zamanda form da verebildiği sac işleme sektöründe çok yaygın olarak
kullanılan bir makinadır.
Kesim teknolojilerinin geliştiği ilk zamanlardan beri var olan punch press makinaları mekanik, hidrolik
ve servo tahrikli olarak 3 grupta yer alır.
Mekanik yani eksantirik makinalar en eski türdür, kesim maliyetleri düşüktür, uzun ömürlüdür fakat
koçun kontrölü diğer tiplerden farklı olarak mümkün değildir.
Hidrolik makinalar en yaygın olanlarıdır. Vuruş gücünü hidrolik sistem sağlamaktadır, servo
teknolojisinin gelişmesiyle çekicin kontrolü mümkündür. Mekanik sistemlere göre daha sessizdirler ve
yetenekleri fazladır fakat bakım maliyetleri yüksektir ve sistemin karmaşıklığından dolayı arıza verme
ihtimali de daha fazladır.
Servo tahrikli sistemler en yeni teknolojidir. Mekanik ve hidrolik makinaların sorunlarını ortadan
kaldırmak için tasarlanmıştır. Vuruş gücünü bir veya birden fazla servomotor sağlamaktadır. Çekicin
kontrolü çok hassas olarak yapılabilmektedir. Diğer iki sisteme göre vuruş hızları çok daha fazladır,
ısınma sorunu da olmadığından bu yüksek hız hemen hemen tüm çalışma süresince kullanılabilir.

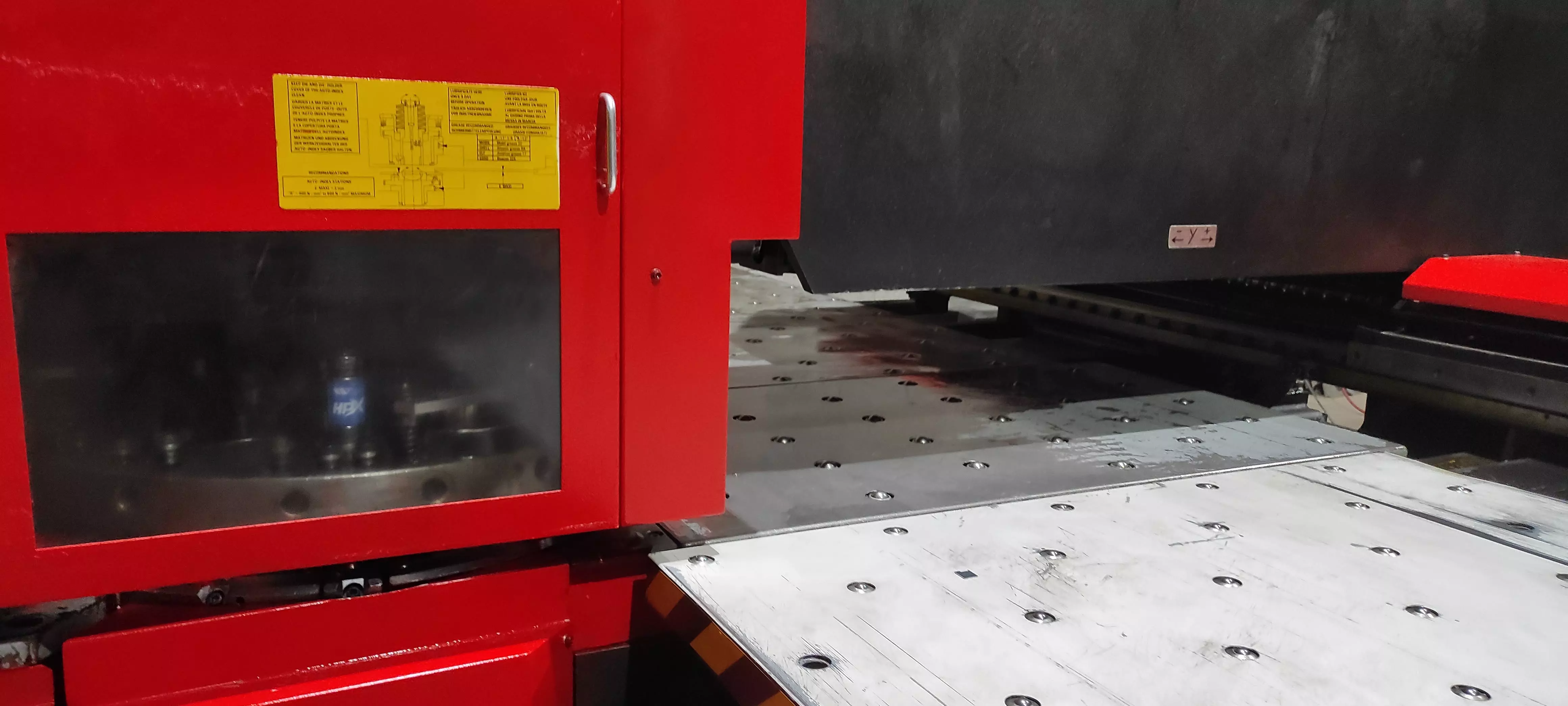

Parça hareketine de değinecek olursak, sac klemplere bağlanır ve vidalı millerle çok hızlı ve hassas bir
şekilde her iki eksende hareket ettirilir. Tablalar fırçalı ve çelik bilyalı olabilir, ince saclarda fırçalı, kalın
saclarda çelik bilyalı tablalar tercih edilir.
İşlenecek parça ölçüsü en olarak sınırlıdır, boy olarak repozisyon yapabildiği için makinanın tek
seferde işlediği boy ölçüsünden daha fazla olabilir.
KESME KUVVETİNİN HESABI
Kesme kuvveti, sacın kalınlığı, malzemenin cinsi, zımbanın ölçüleri ile ilgilidir. Tabi ki burada kalıpların
ne kadar keskin olduğu da önemlidir, keskin olmayan kalıplar hesaplanan kuvveti arttıracaktır.
F ( ton )=L∗τ∗t /1000
L: Kesilen çevrenin toplam uzunluğu veya zımbanın çevre uzunluğu(mm)
τ: Malzemenin Kesme Direnci, Yumuşak çelik için 40, alüminyum için 25, 304 kalite paslanmaz için 60
t: Kalınlık (mm)
PUNCH PRESS NE ZAMAN TERCİH EDİLMELİDİR?
Punch Press makinaları uygun işletme maliyetleriyle kesim yapabildiğinden dolayı ekonomi gerektiren

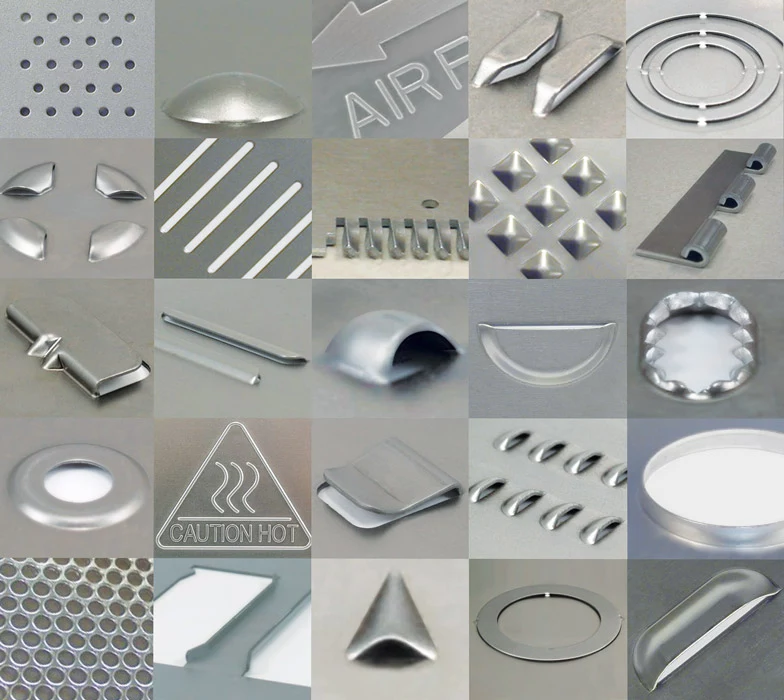

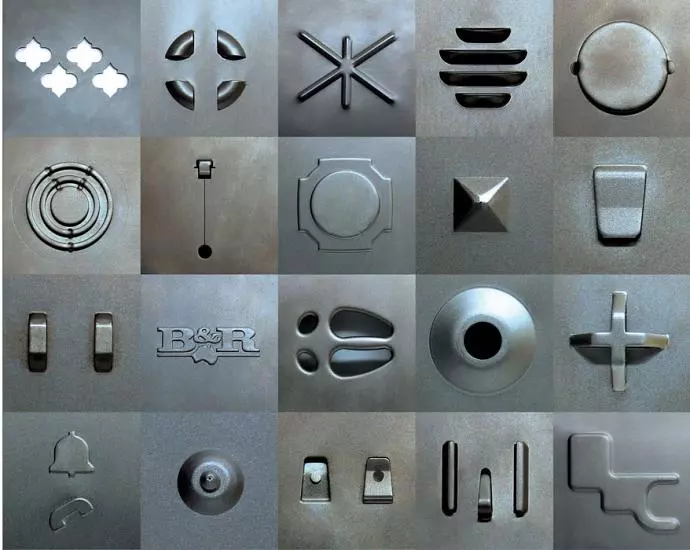

kesim işlemlerinde, diğer kesim makinalarından farklı olarak form verme kabiliyetinden ötürü özel

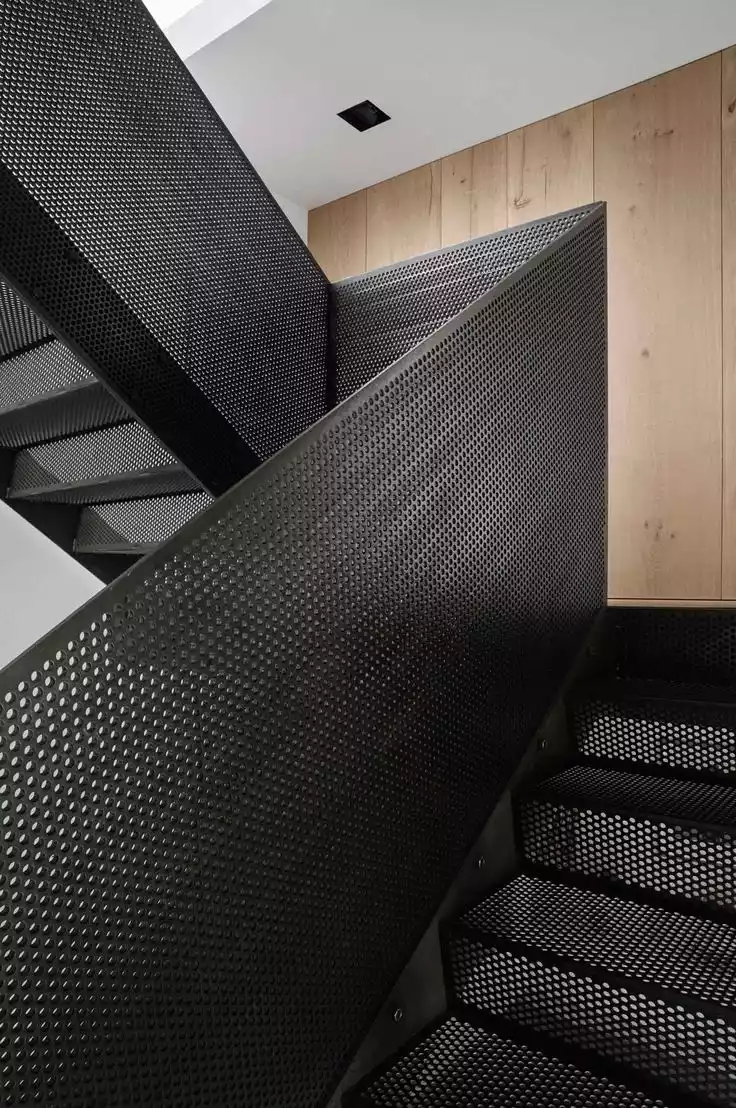

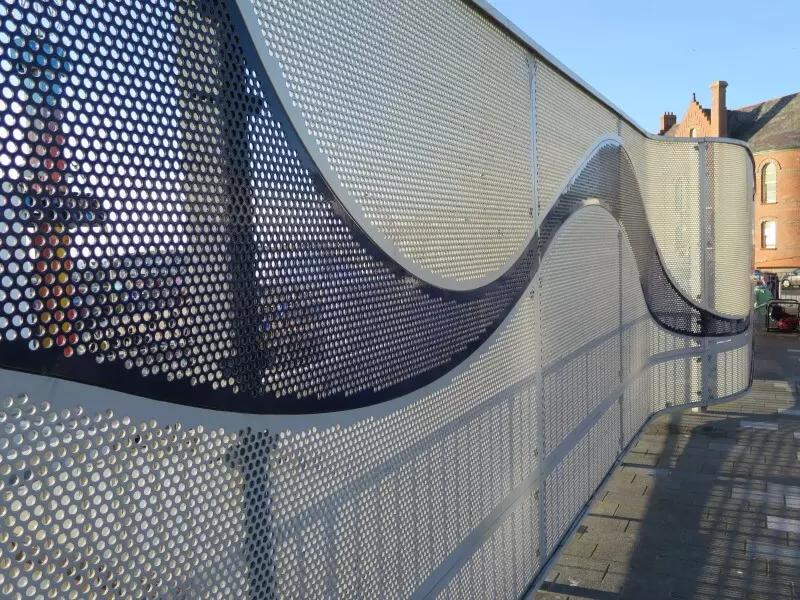

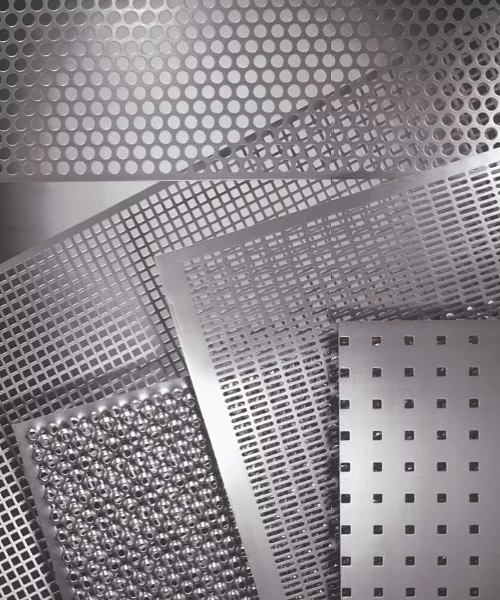

form verme işlemlerinde ve perfore, delikli sac gerektiren kesimlerde kullanılır.
İnce sacların kullanıldığı iklimlendirme, pano imalat, kabin imalat, elektrik sektörlerinde punch
pressler önemli bir yer tutar.
